Как известно, я не очень жалую клоны ZX-Spectrum 48k, но этот случай - исключение )

Итак, компьютер, на котором я впервые программировал в 1995 году (не этот конкретно, но такой же, только в белом корпусе). Этот экземпляр я получил в виде корпуса и платы (с непонятными доработками) отдельно. Плата оказалась чуть более, чем полностью нерабочей: пришлось заменить более двух десятков микросхем, не работал даже тактовый генератор на ЛН1! Долго ебала мозг оперативка, проходившая самые хитрые тесты, но роняющая реальный софт (очевидно, «Орион» глючил по той же причине, так как оперативка взамен дохлой бралась из него). РУ5Д. Заменил на РУ5Г - всё стало пучком.


0


1

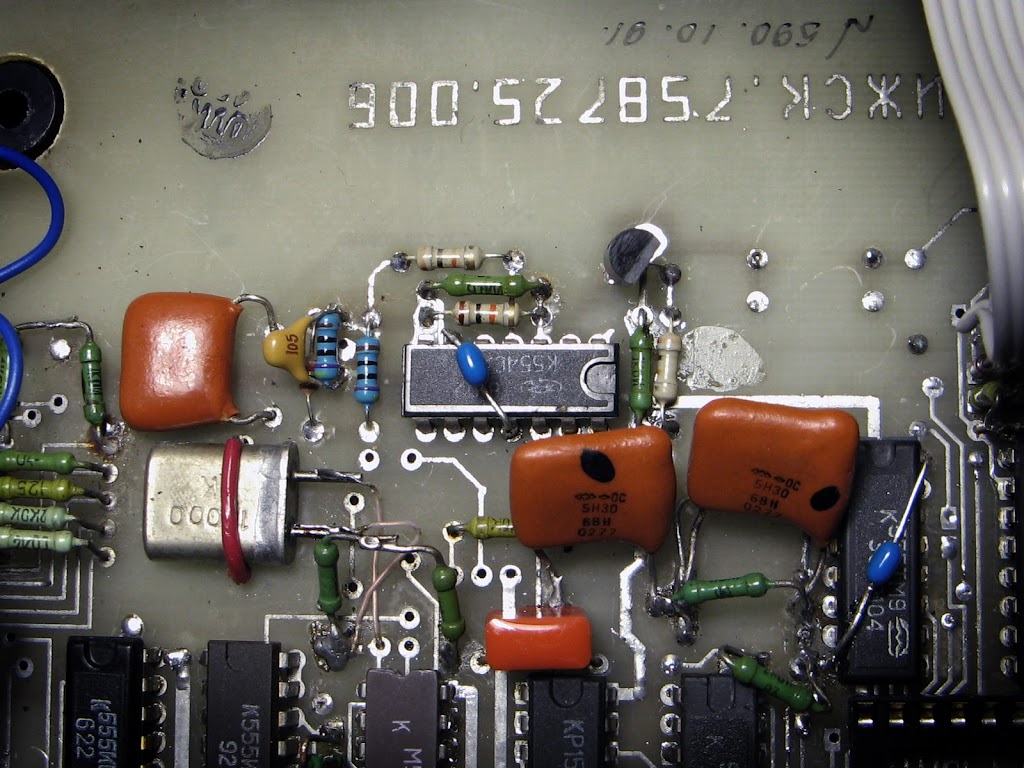

Первые тесты после восстановления тактового генератора, делителей и ещё пары микросхем.


2
Успешный запуск Бейсика. ПЗУ тоже сдохло - заменено на флеш от BIOS.


3


4


5
Запуск первого софта с ленты (с трудом - как оказалось потом, был ряд проблем с цепью чтения с магнитофона).


6


7
Arkanoid II: Revenge of Doh.


8
Интерфейс для джойстика от Sega Mega Drive: пришлось добавить инвертор.


9
Игра из детства: Robin of The Wood.


10
В цвете :)


11

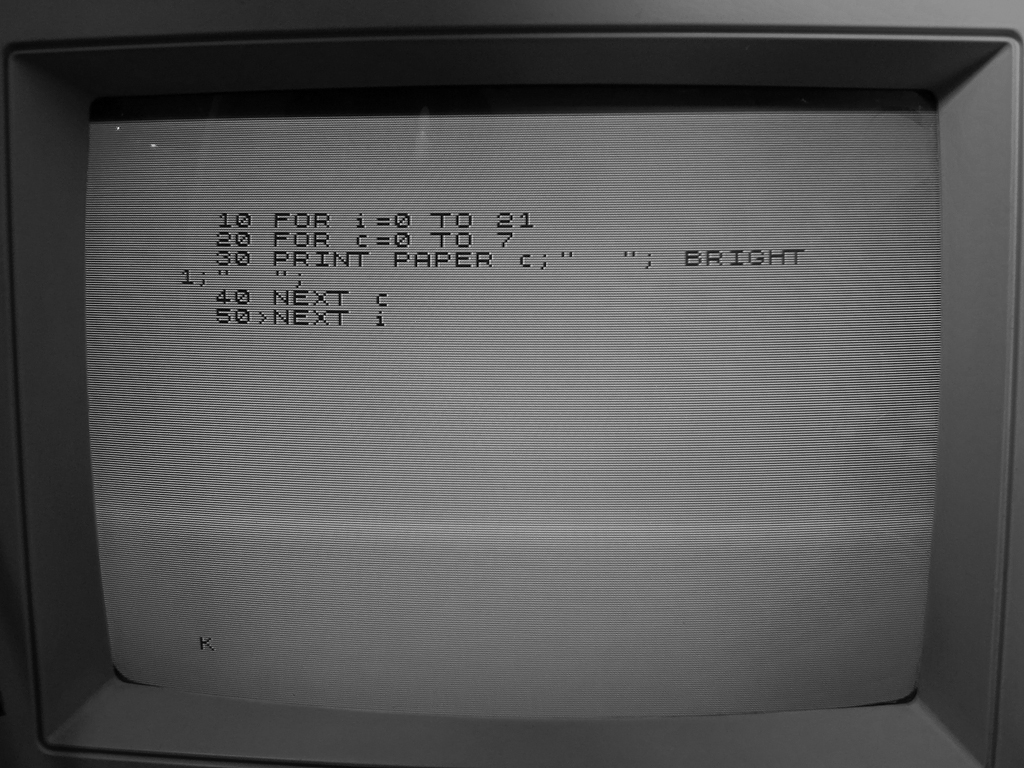

Исходник того, что выше.


12

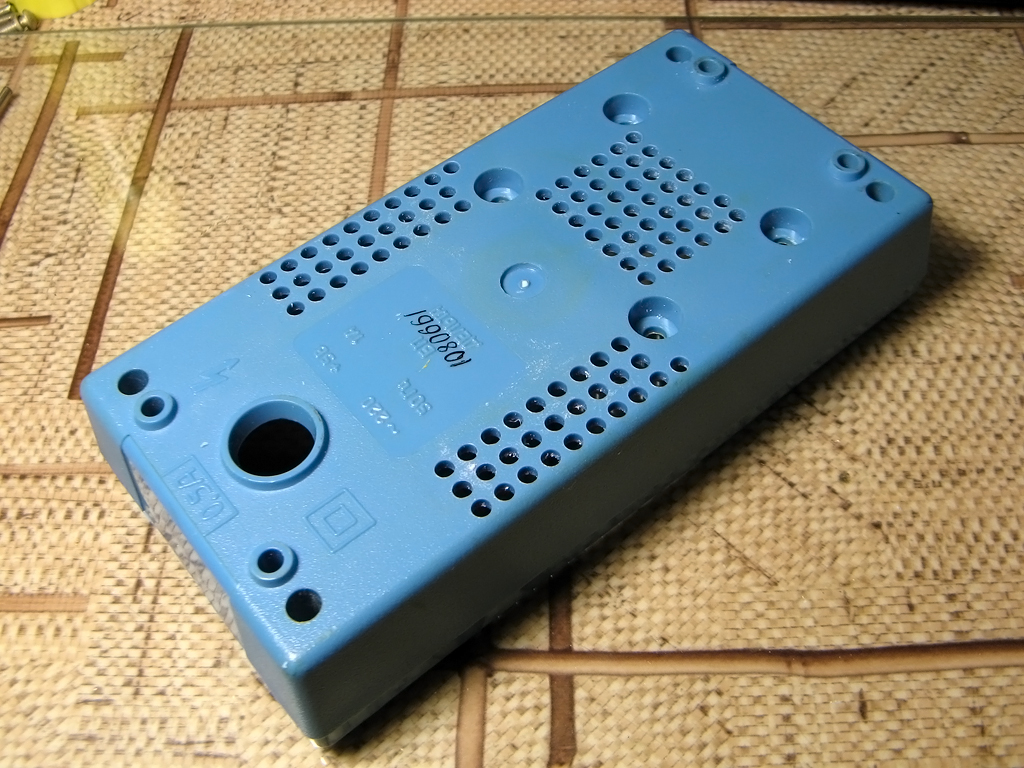

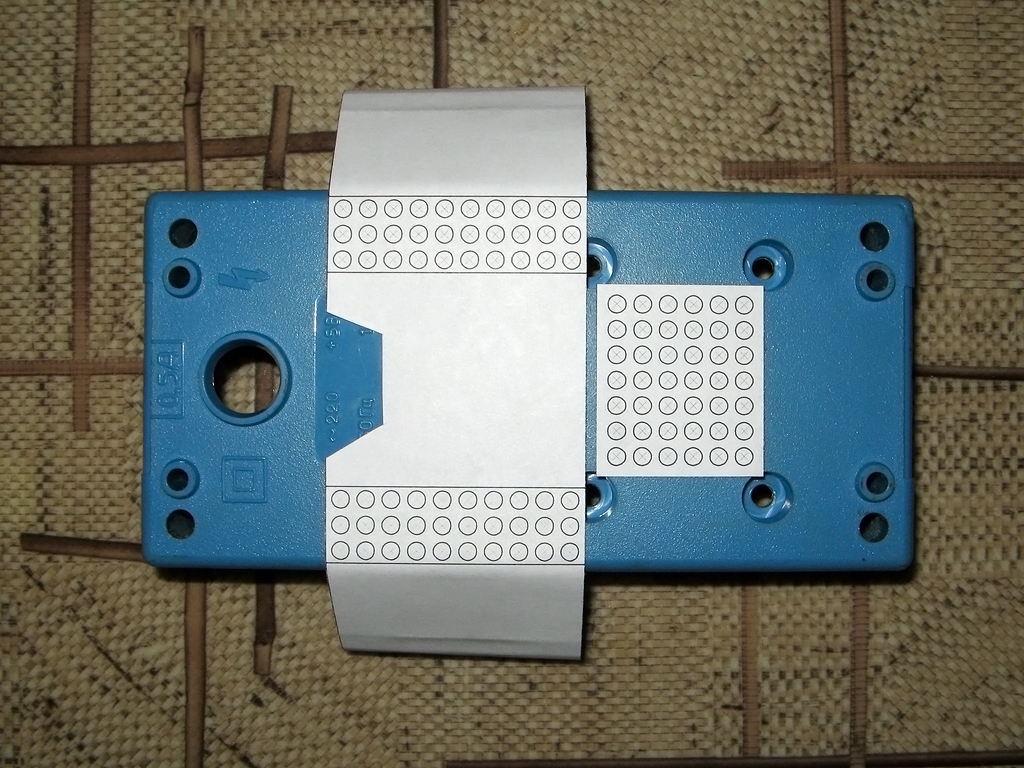

БП от «Дельты» пришлось доработать: изначально в конструкции было плохо продумано охлаждение. Плюс, менял в нём стабилизатор (7805).


13


14


15
«Веста» в сборе.


16
Щёлкающая резиновая клавиатура - ностальгия! :)


17
Решение по разъёмам.


18
Зелёный светодиод-индикатор питания.


19
«SAVE ZX»


20


21


22
Узел чтения с ленты после приведения в порядок.


23
Самодельный разъём клавиатуры: панелька + штыри PLD + термоклей :)


24
Временные буферы RGB и композитного видео на транзисторах (2N3904).


25

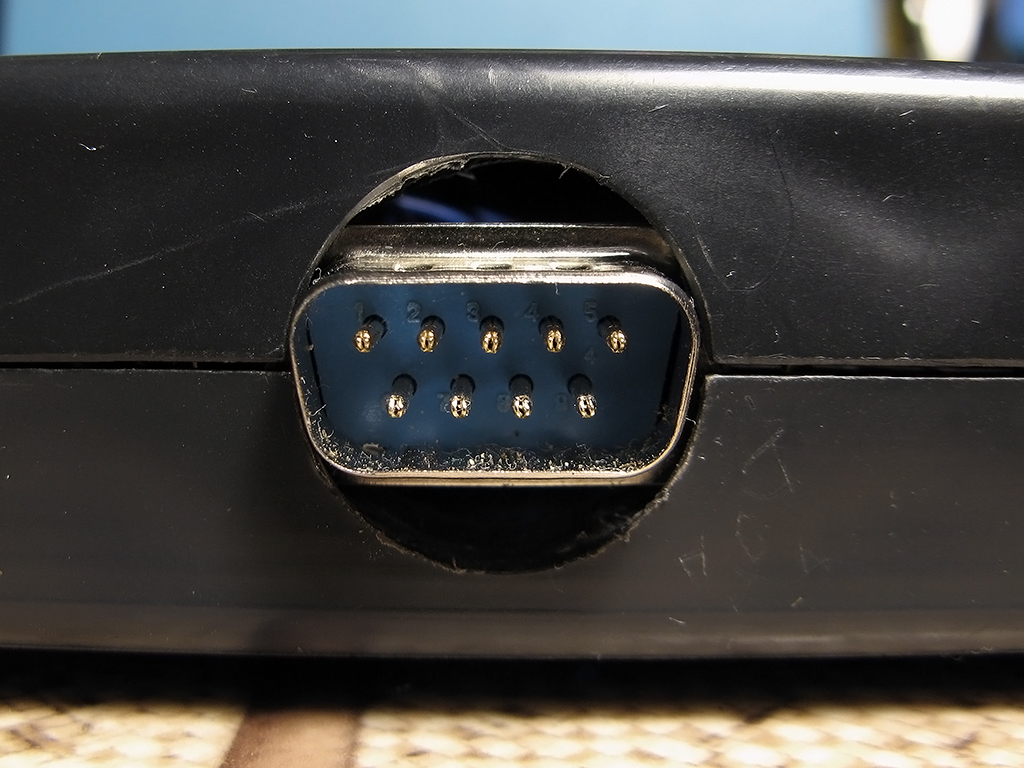

Разъём джойстика SMD.


26


27


28
«Информационный игровой комплекс "Веста ИК-30"»
